Можна поставити дорогі камери, надійний реєстратор і місткий диск — і все одно отримати систему, яка регулярно глючить. Причина часто криється в найнепомітнішій частині схеми: у живленні. Камера, що отримує нестабільну напругу, або блок, який працює на межі, дадуть про себе знати рано чи пізно.
Найпідступніше те, що вдень усе може бути ідеально. А з настанням темряви камера раптом починає перезавантажуватися, губить картинку чи взагалі вимикається. Винуватець зазвичай один: увімкнулося інфрачервоне підсвічування, споживання зросло, а джерело цього не витримало.
Чому живлення вирішує так багато
Споживання змінюється протягом доби
Кожна камера розрахована на певну напругу й струм. Вийшли за ці межі — отримали нестабільну роботу або камера просто не стартує. До того ж навантаження вдень і вночі різне: вмикаються ІЧ-світлодіоди, в окремих моделях — підігрів корпусу, моторизований об'єктив чи поворотний механізм.
Роз'єм — не критерій
Тому блок живлення для камер відеоспостереження не варто обирати за принципом «штекер підійшов». Враховувати треба максимальне споживання камери, кількість пристроїв, довжину кабелів і пікові навантаження.
Три параметри, які треба перевірити
Напруга
Найпоширеніший варіант — 12 В постійного струму, але він далеко не єдиний. Трапляються камери на 5 В, 24 В, а IP-моделі часто живляться через Ethernet-кабель за технологією PoE. Однакові роз'єми нерідко ставлять на обладнання з різними параметрами, тож напругу завжди звіряйте з документацією.
Сила струму
Джерело має видавати струм не менший, ніж потрібно камері. Якщо модель споживає до 0,6 А, блок на 0,5 А не підійде. Для кількох камер струм сумують.
Приклад розрахунку
| Кількість камер | Споживання однієї | Сумарно | З запасом ~30% | Рекомендоване джерело |
|---|---|---|---|---|
| 1 | 0,5 А | 0,5 А | 0,65 А | 1 А |
| 4 | 0,5 А | 2 А | 2,6 А | 3 А |
| 8 | 0,5 А | 4 А | 5,2 А | 6 А |
Рахуйте за максимальним споживанням, а не за середнім — тобто з урахуванням нічного режиму.
Навіщо брати запас
Пікові навантаження
Здається логічним купити блок точно під номінал. Але камера короткочасно «їсть» більше під час запуску чи ввімкнення підсвічування. Запас рятує від просідання напруги та зайвого нагріву, а ще знадобиться, якщо згодом додасте одну-дві камери.
Потужніший блок камері не зашкодить
Поширений міф: надто потужне джерело «спалить» камеру. Насправді пристрій бере рівно стільки струму, скільки йому треба. Головне — правильна напруга і достатній запас струму.
Окремі адаптери чи централізоване живлення
Коли вистачить адаптера

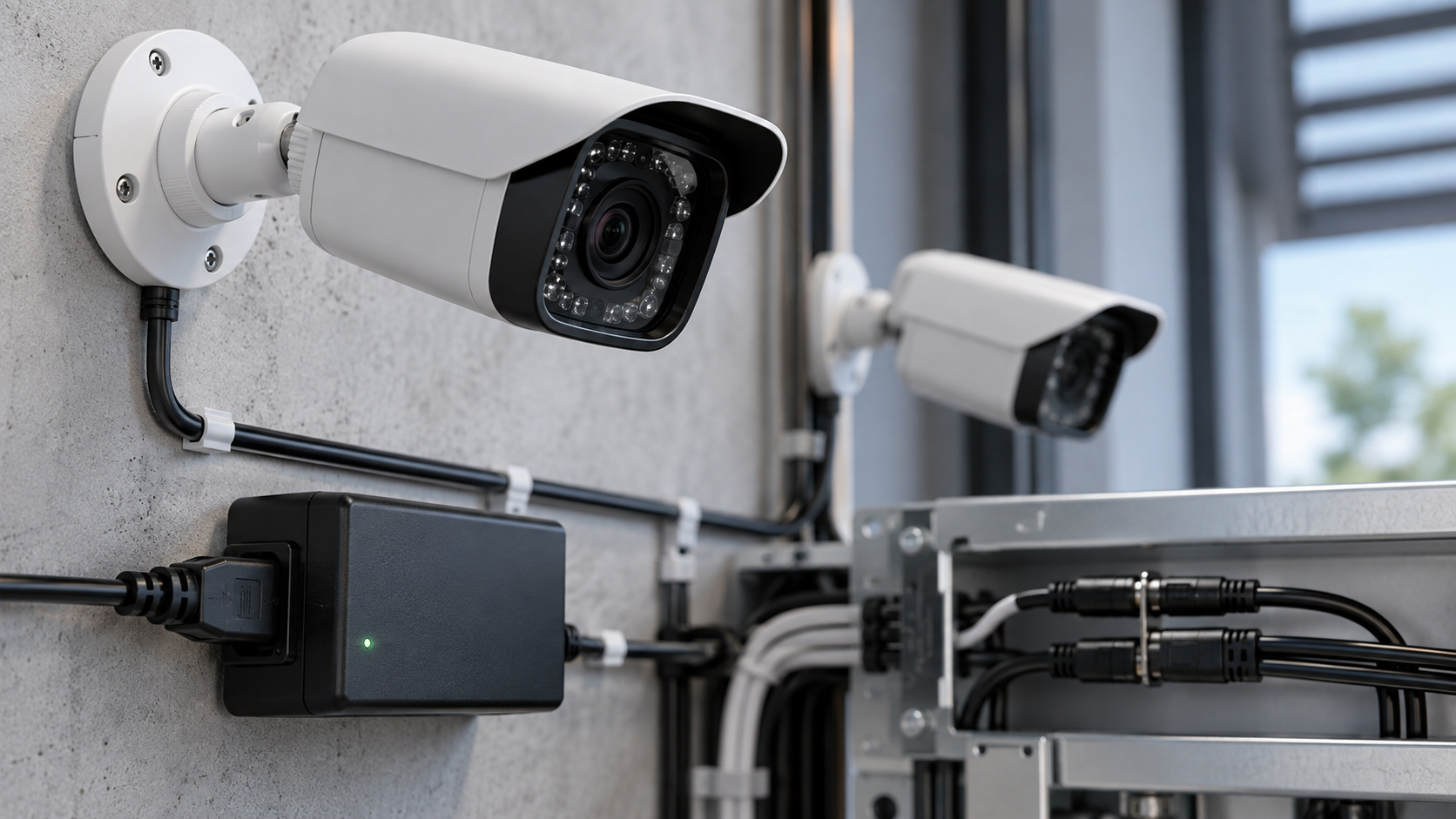

Для однієї-двох камер найпростіше поставити окремі адаптери. Монтаж елементарний, а якщо один вийде з ладу, його легко замінити, не чіпаючи решту.
Коли потрібне спільне джерело

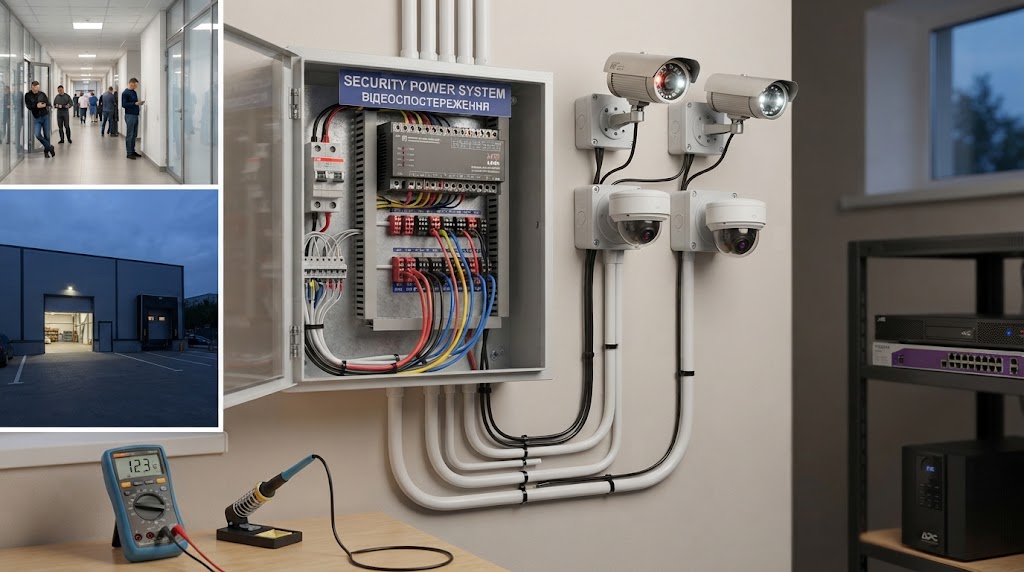

Для систем на вісім, шістнадцять і більше камер зручніше централізоване живлення: один бокс, від якого струм розходиться по каналах. Перед вибором варто врахувати:
- скільки камер буде в системі;
- максимальне споживання кожної;
- довжину кабельних трас;
- умови монтажу;
- потребу в резервному живленні;
- плани на розширення.
Захист кожного каналу
У великих системах бажано, щоб кожна лінія мала власний захист. Тоді коротке замикання на одній камері не вимкне всі інші.
Довгий кабель — прихована проблема
Втрати на лінії
Навіть ідеально підібраний блок не допоможе, якщо до камери веде довгий тонкий провід. На виході джерела 12 В, а до камери доходить помітно менше. Вдень цього може вистачати, а от уночі, з увімкненим підсвічуванням, починаються перезавантаження.
Від чого залежать втрати
Падіння напруги визначають три речі: довжина траси, переріз проводу та струм навантаження. Для віддалених камер кабель варто розраховувати так само уважно, як і потужність блока.

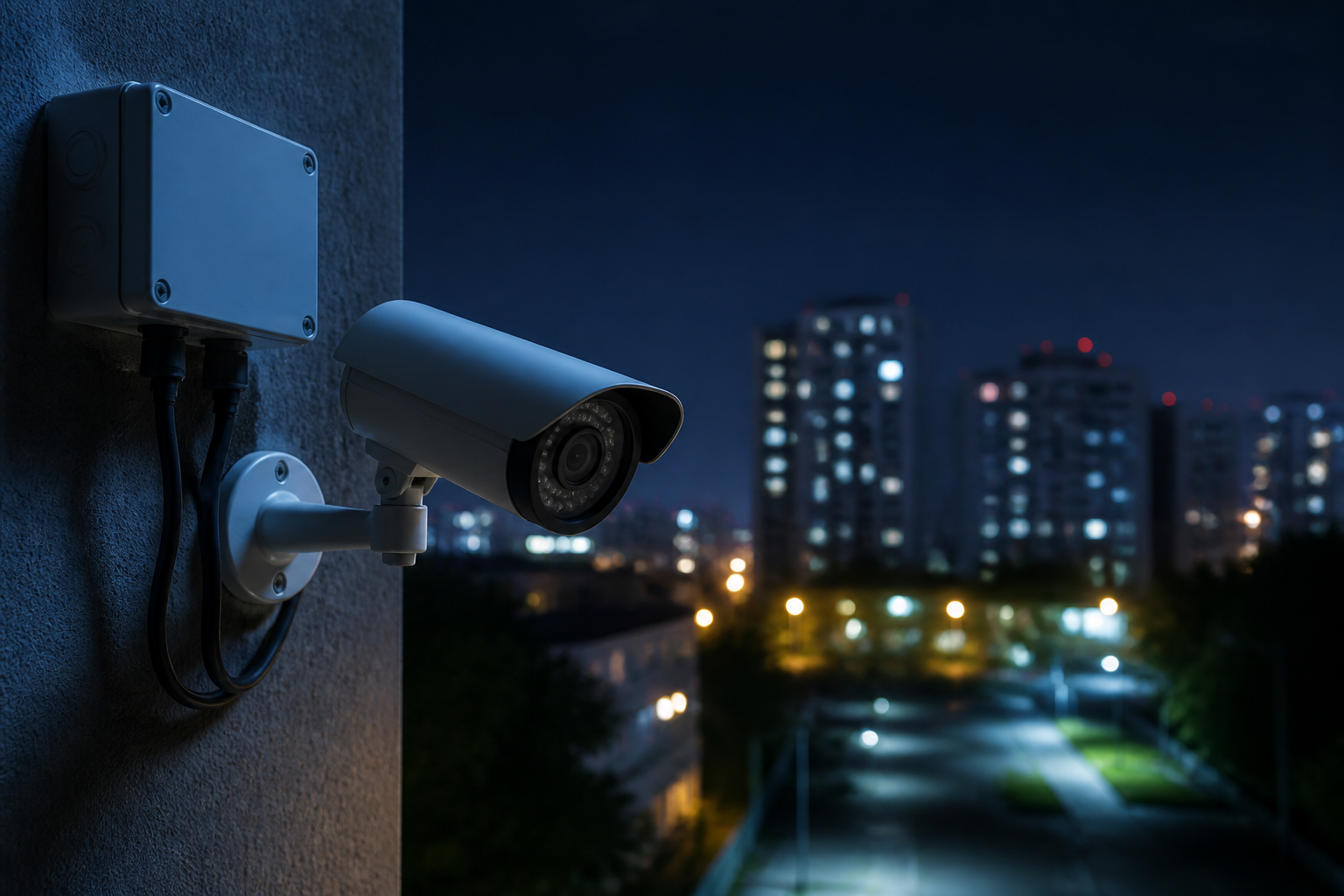

Нічна зйомка як тест на міцність
Типові симптоми
Саме вночі найчастіше вилазять проблеми з живленням. Камера перемикається в нічний режим, вмикає ІЧ-діоди, споживання зростає — і слабке джерело здається. Ознаки знайомі: перезавантаження, короткі зникнення відео, мерехтіння, втрата зв'язку.
Перевіряйте систему в темряві
Тому після монтажу обов'язково протестуйте все ввечері. Нічна перевірка виявляє те, що вдень залишається непоміченим.
Резервне живлення
Коли воно потрібне
Зникла електрика — звичайний адаптер вимкнувся разом із камерою. Для квартири це неприємно, а для магазину, складу чи офісу може бути критично. Тут рятують джерела з акумулятором або окремі ДБЖ.
Скільки протримається система
Час автономної роботи залежить від ємності акумулятора та загального навантаження. Не забувайте, що від резерву зазвичай живляться не лише камери, а й реєстратор, роутер і комутатор — їхнє споживання теж треба додати.
Особливості IP-камер і PoE
Один кабель на все
PoE дає змогу передавати і дані, і живлення одним Ethernet-кабелем. Біля камери не потрібна розетка чи окремий адаптер — живлення подає PoE-комутатор або інжектор.
Бюджет потужності комутатора
Принцип розрахунку той самий: знати споживання кожної камери. Але є пастка: комутатор із вісьмома PoE-портами не обов'язково видасть максимальну потужність на всі порти одночасно. Ключовий параметр — загальний PoE-бюджет, і його треба звіряти із сумарним споживанням камер.
Захист і правильний монтаж
Вбудовані функції захисту
Якісні джерела мають захист від короткого замикання, перевантаження, перегріву та стрибків напруги. Це знижує ризик поломок у нестандартних ситуаціях.
Захист не замінює акуратності
Жоден запобіжник не врятує від поганих контактів, кабелю замалого перерізу чи блока, залитого водою. Для вулиці потрібен герметичний бокс або обладнання, розраховане на відповідні умови, а в приміщенні — місце з нормальною вентиляцією.
Де розмістити джерело
У невеликих системах адаптер ставлять біля камери або розетки. Коли пристроїв багато, зручніше зібрати все живлення в одному технічному місці, поруч із реєстратором чи мережевим обладнанням. Так простіше обслуговувати систему й не доведеться шукати адаптери по всьому будинку чи розбирати декоративні панелі.
Типові помилки при монтажі
Що найчастіше йде не так
Багато «несправностей камер» насправді є помилками з живленням. Найчастіше трапляється таке:
- напруга правильна, але максимальний струм замалий;
- кілька камер підключили без підрахунку загального навантаження;
- забули про зростання споживання вночі;
- проклали довгий кабель малого перерізу;
- встановили блок у вологому чи непровітрюваному місці;
- не передбачили резерв для важливого об'єкта.
Не поспішайте міняти камеру
Якщо камера працює нестабільно, спершу виміряйте напругу безпосередньо на її вході під реальним навантаженням. Дуже часто проблема саме там, а не в самій камері.
Перевірка після підключення
Три обов'язкові тести
Після монтажу перевірте, чи всі камери стабільно стартують, не перезавантажуються й не гублять сигнал. Обов'язково протестуйте систему вночі. І торкніться корпусу блока: легке нагрівання нормальне, а от сильний перегрів, запах чи самовільні вимкнення свідчать про перевантаження або несправність.
Коли все зроблено правильно
Добре організоване живлення ніхто не помічає — і в цьому його головна перевага. Камери працюють цілодобово, запис не переривається, а перехід між денним і нічним режимами проходить без збоїв. Досягти цього нескладно, якщо ще на етапі проєкту врахувати характеристики камер, кабелі, загальне навантаження, умови монтажу та потребу в автономній роботі.
